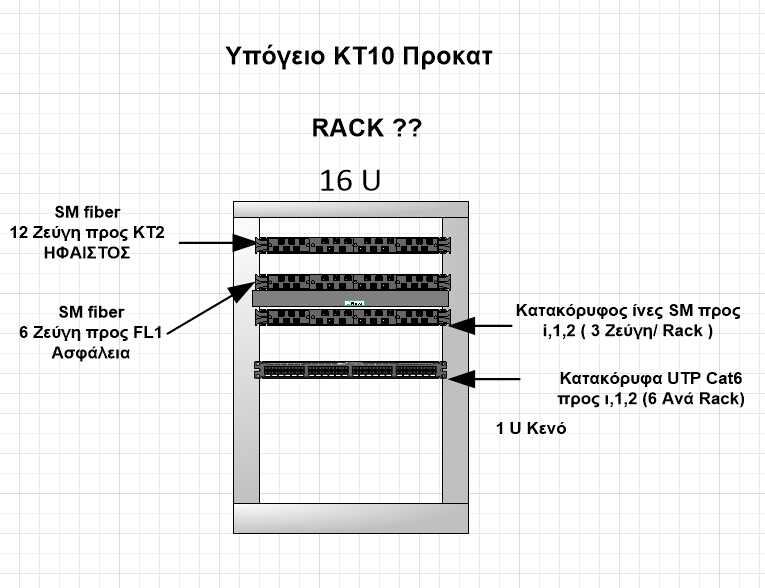

Rack παθητικό Υπόγειο ΚΤ10 PRK

Rack κατακόρυφων ινών και χαλκού

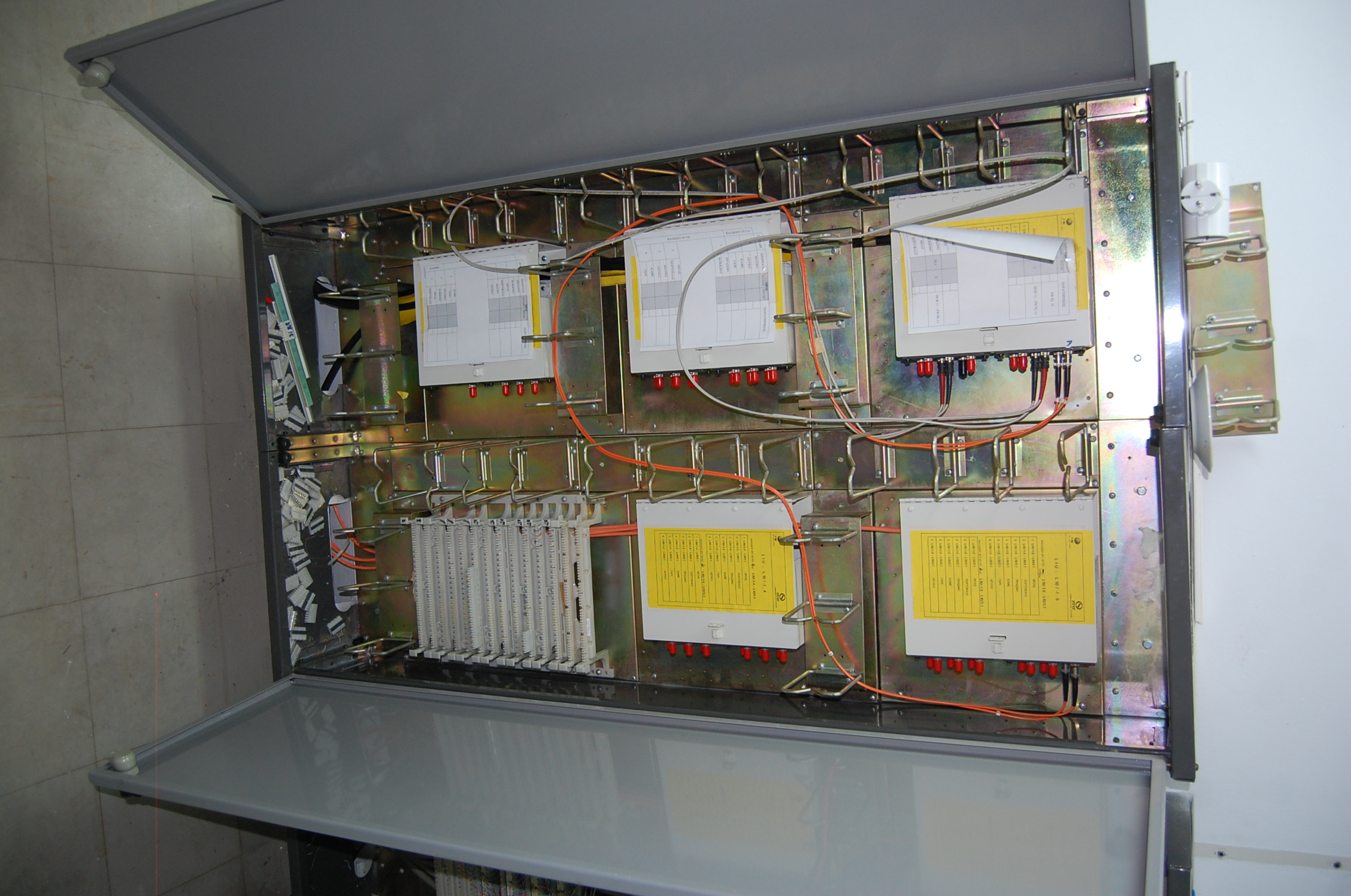

Οπτικές πολύτροπες (παλιές)

Οπτικές ίνες πολύτροπες από το 1994. Κατακόρυφα από κάθε Rack ( 4 ζεύξη ανά όροφο ST) και διακτιριακά με το ΚΤ9 και ΚΤ2 ( 4 ζεύξη ανά ζεύξη ST)

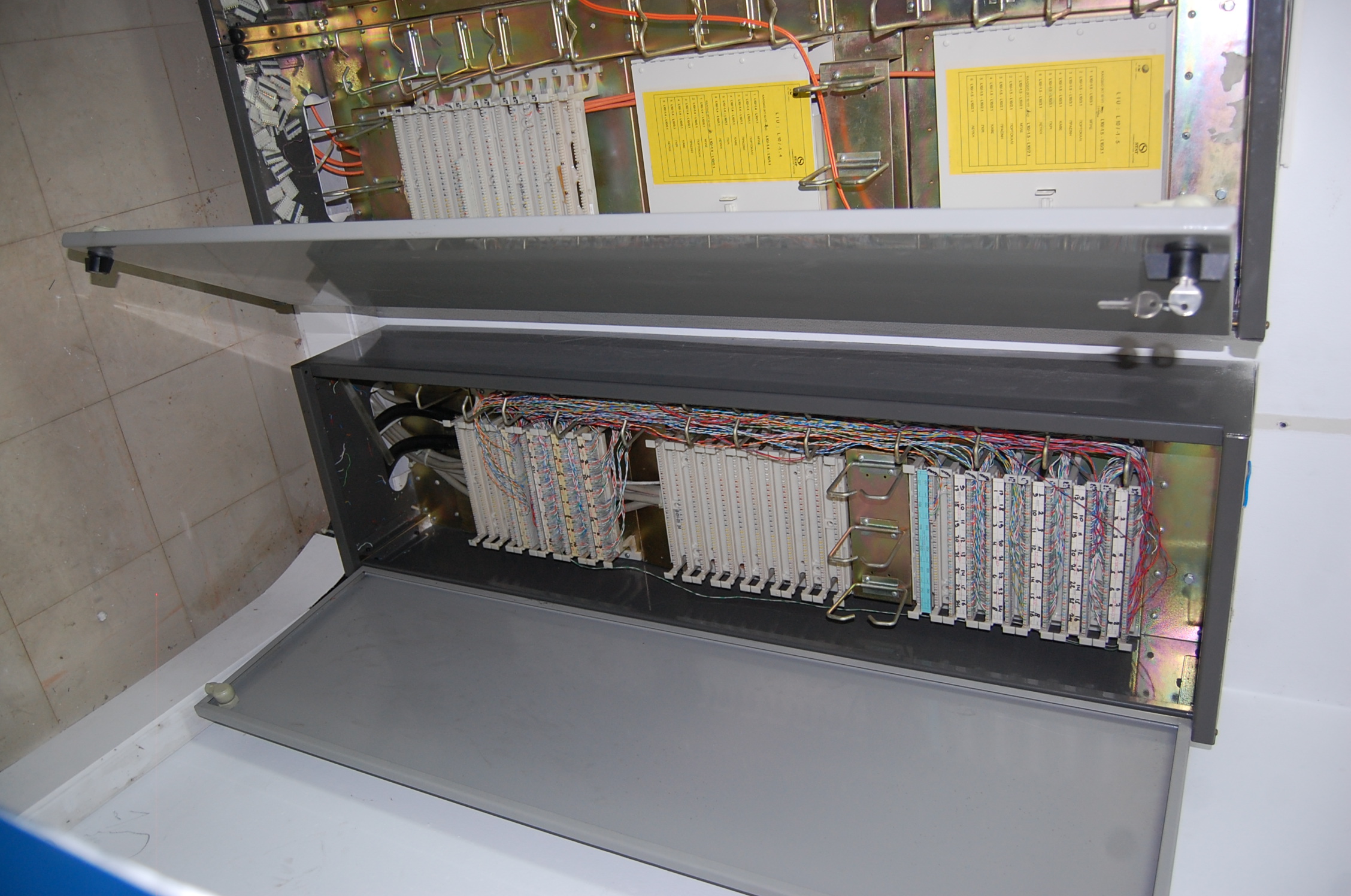

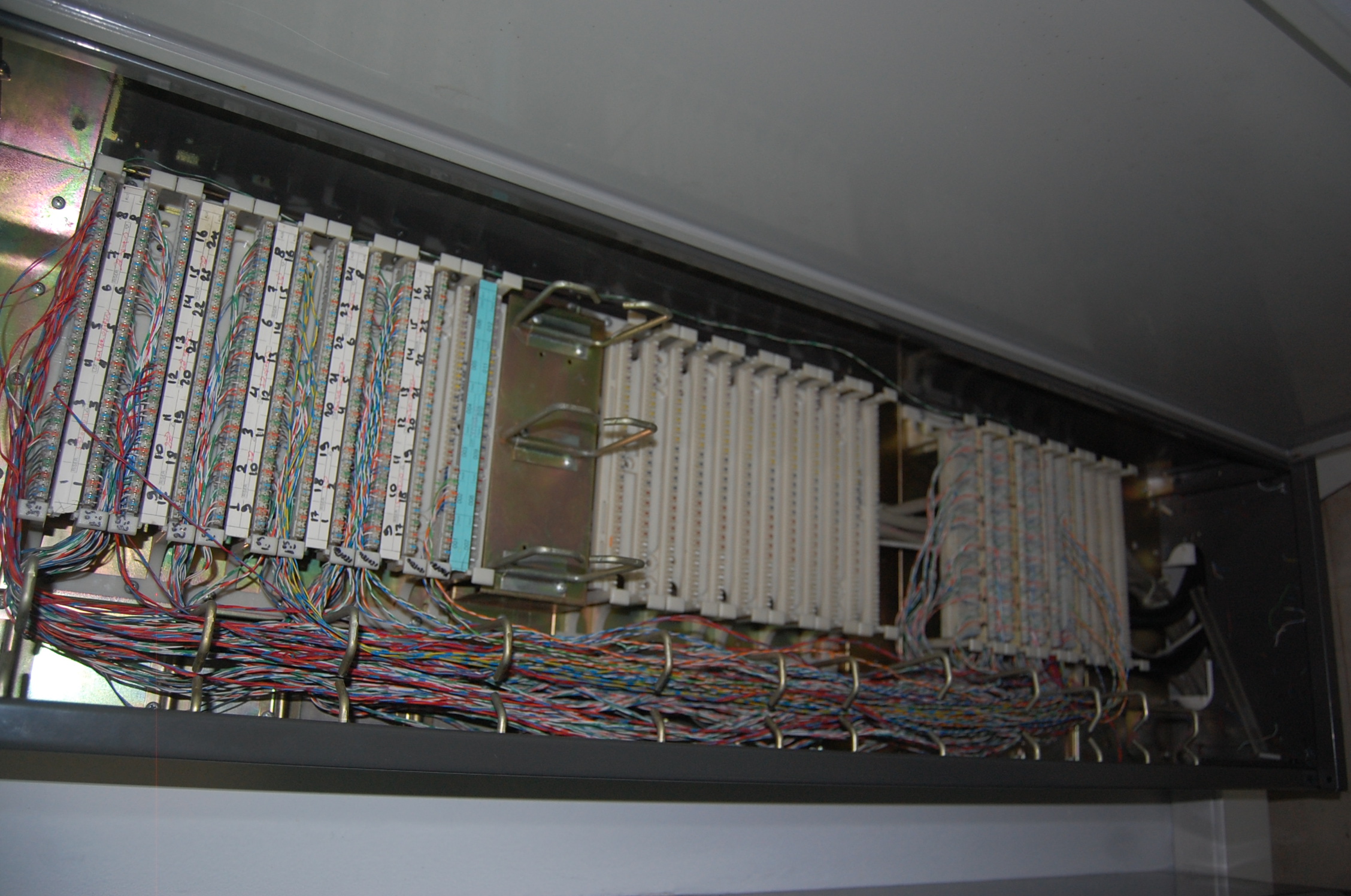

VOICE MDF

Πολύζευγο 100'' με ΚΤ2, και κατακόρυφα 25'' με κατανεμητές ορόφων

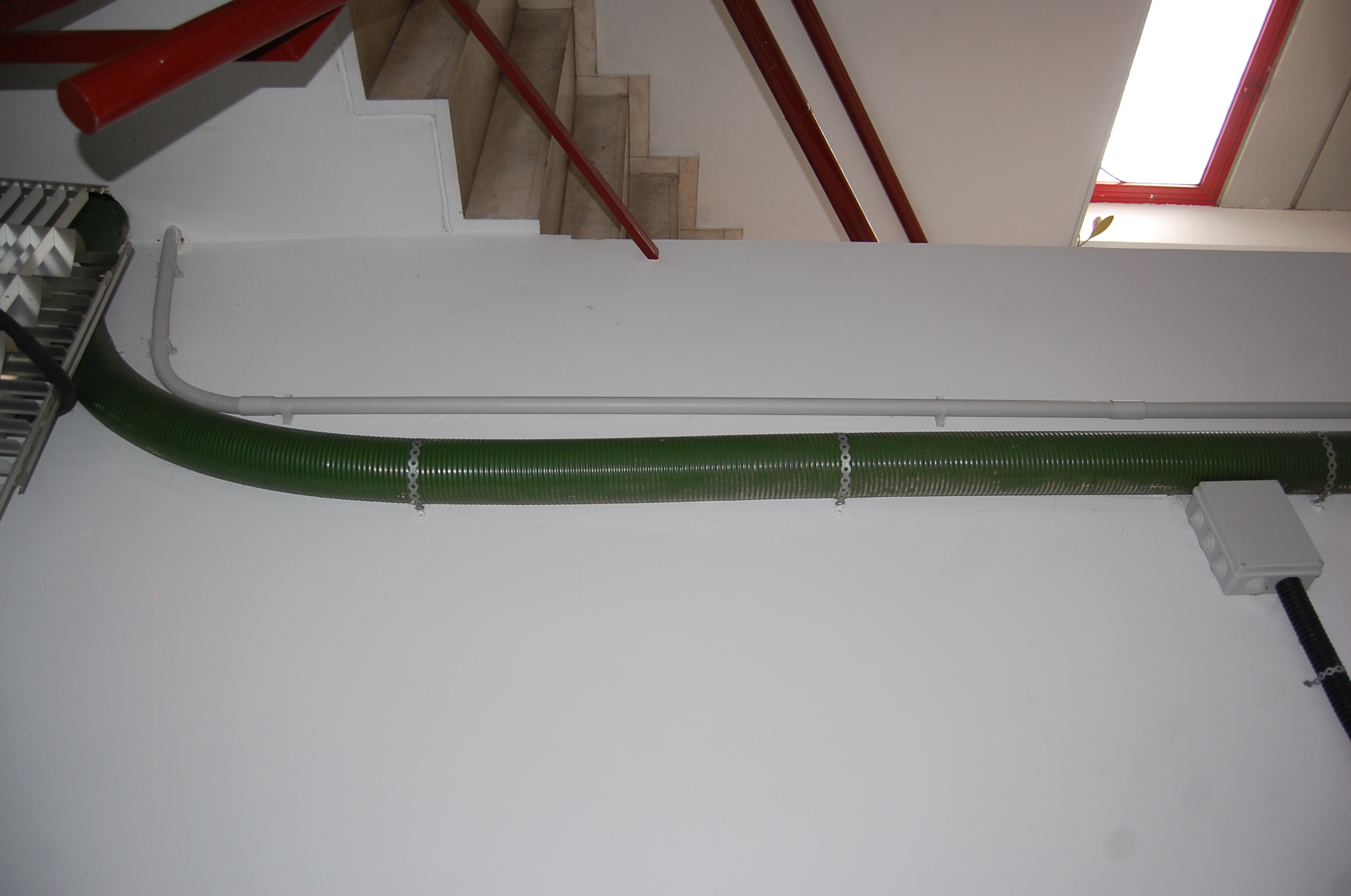

Κατακόρυφες οδεύσεις ΚΤ10

Πράσινη σωλήνα: κατακόρυφη όδευση χαλκού, ινών. Γκρί σωλήνα: κατακόρυφα ρεύματα προς υπόγειο

Κατακόρυφες οδεύσεις ΚΤ10

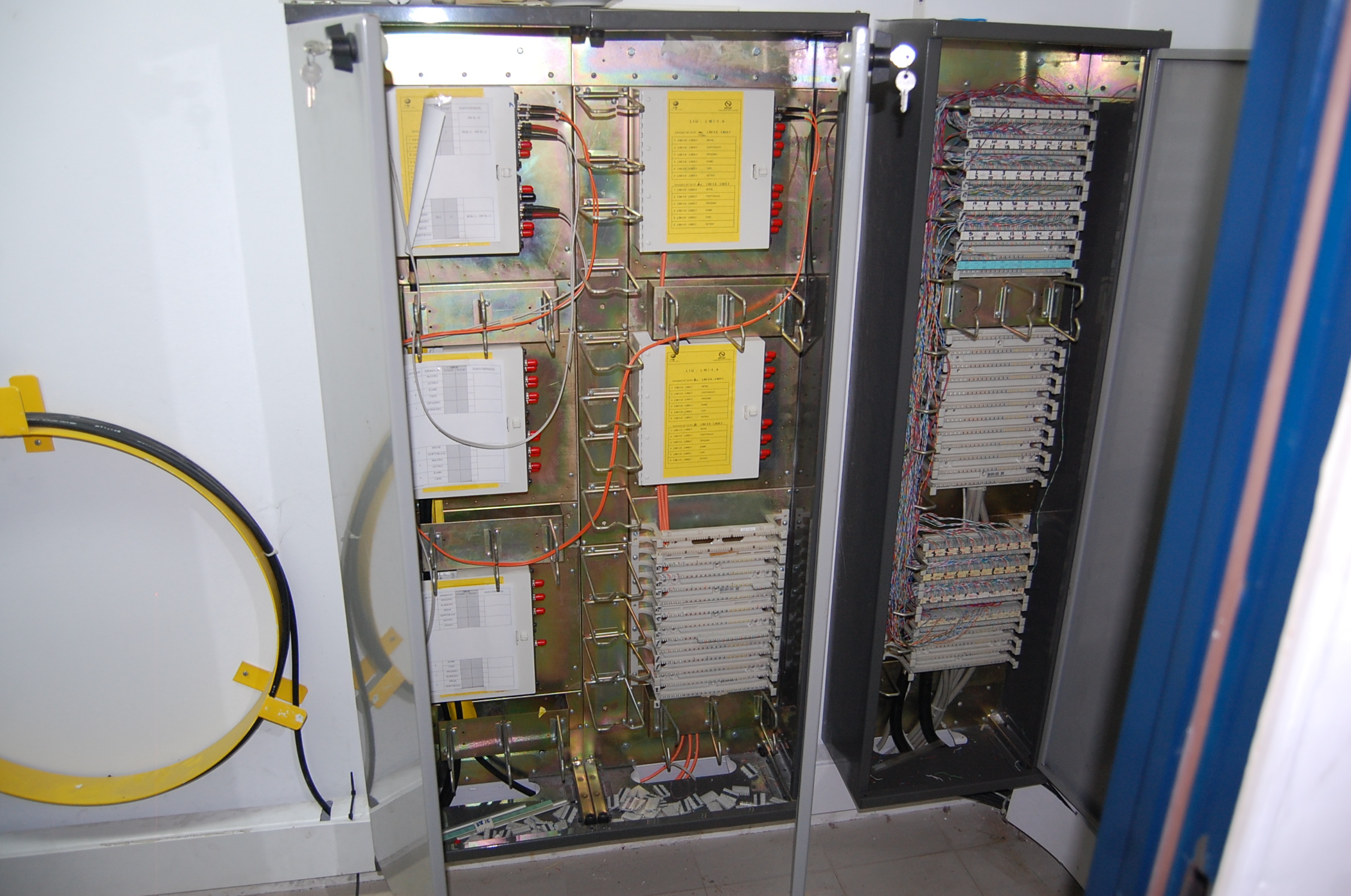

Παθητικός Κατανεμητής

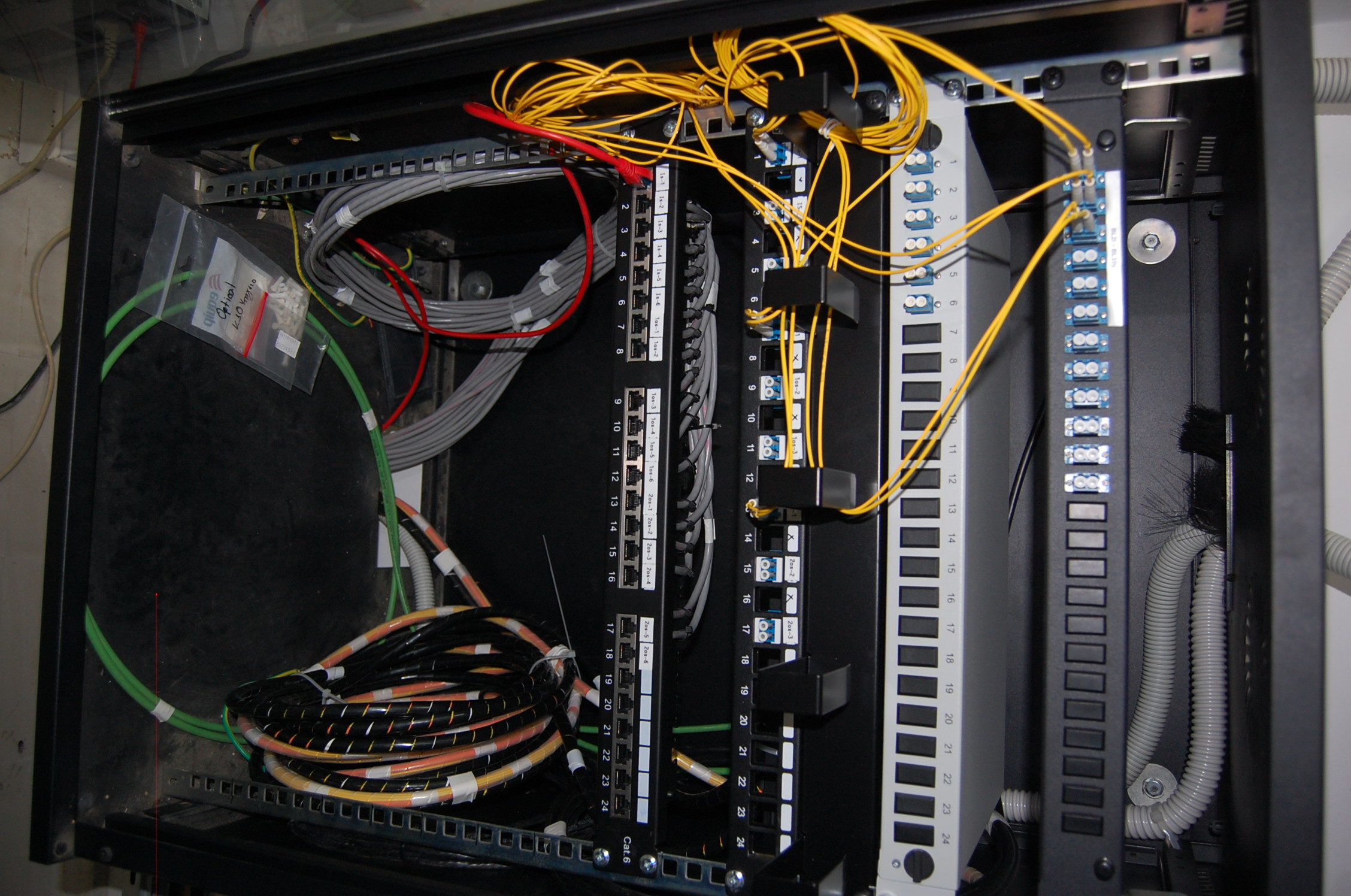

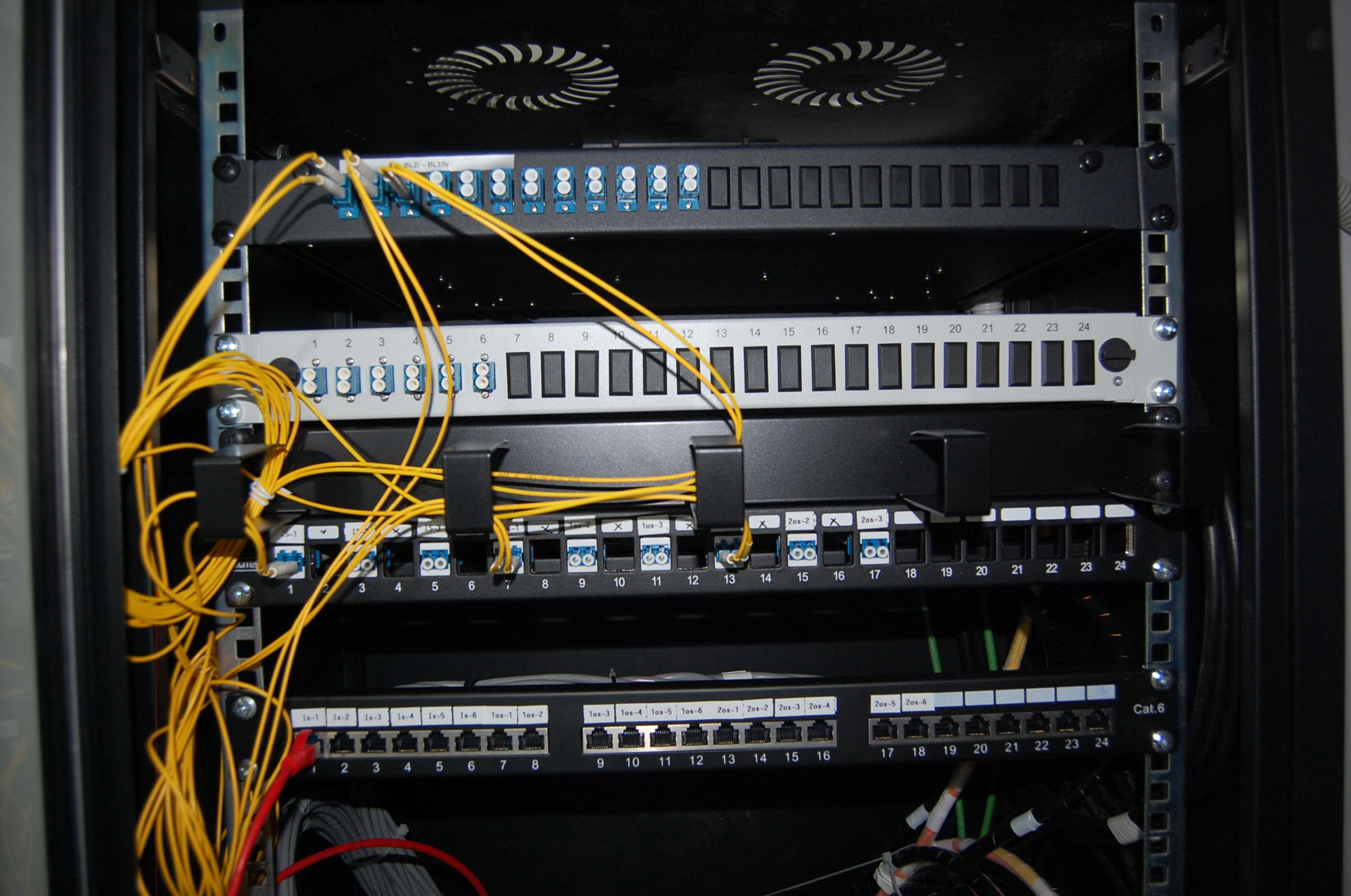

Κατακόρυφο Rack υπογείου: 6UTP και 3 SΜ ανά Rack i,1o,2o SM 12 ζεύγη προς ΚΤ2 (ΗΦΑΙΣΤΟΣ), SM 6 ζεύγη προς FL1 (Ασφάλεια)

Παθητικός Κατανεμητής υπογείου

Κατακόρυφο Rack υπογείου: 6UTP και 3 SΜ ανά Rack i,1o,2o Διακτιρικαή SM από ΗΦΑΙΣΤΟ 12 ζεύγη
